Датчик положення редуктора JUNGHEINRICH 50424639 – стабільний запуск та коректна робота річтрака

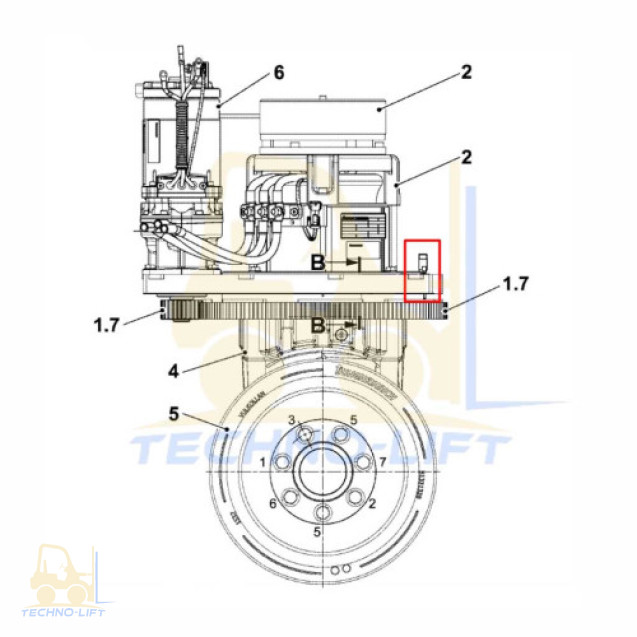

Датчик 50424639 використовується в річтраках JUNGHEINRICH для відслідковування положення приводного редуктора руху. Це ключовий елемент системи керування, який дозволяє електроніці точно визначати стан приводу під час запуску та роботи техніки.
Навіщо цей датчик потрібен
Під час кожного ввімкнення річтрак проходить стартовий тест системи. Якщо датчик положення редуктора працює некоректно або дає помилкові сигнали, система безпеки може:
- не дозволити запуск техніки
- вивести помилку на дисплей
- перевести річтрак у аварійний режим
Типові ознаки несправності датчика
- річтрак не проходить стартовий тест
- на дисплеї з’являється помилка приводу руху
- техніка не реагує на команду руху
- періодичні збої без видимої механічної причини
На практиці навіть справний редуктор та електродвигун не будуть працювати, якщо система не отримує коректний сигнал від датчика положення.
Застосування датчика JUNGHEINRICH 50424639
- EJE 116 / 118 / 120 (04.2007 – 06.2018)
- ETM/V 214 / 216 (12.2003 – 10.2012)
- ETM/V 318 – 325 (з 10.2013 →)
- ETM/V 320 / 325 (12.2004 – 02.2014)
- ETR 314 / 320 (06.2006 – 11.2009)
- ETV 110 / 112 (11.2005 – 06.2014)
- ETV 110 / 112 (з 05.2014 →)
- ETV 114 / 116 (11.2005 – 12.2011)
- ETV 114n / 116n (з 01.2018 →)
- ETV C 16 (06.2008 – 05.2015)
- ETV C 16 / 20 (з 03.2015 →)
- ETV C 20 (06.2008 – 04.2015)
Виробник та технічні особливості
Оригінальний датчик для JUNGHEINRICH виготовляється компанією PEPPERL+FUCHS (Німеччина).
- Part No.: 304615-0053
- Type: NBB2-8GM40-E0-V1
- Тип датчика: індуктивний
Конструктивні відмінності, на які важливо звернути увагу
- Оригінальний датчик JH має 4-контактний роз’єм (2-й контакт не використовується)
- Датчик Pepperl+Fuchs має 3-контактний роз’єм

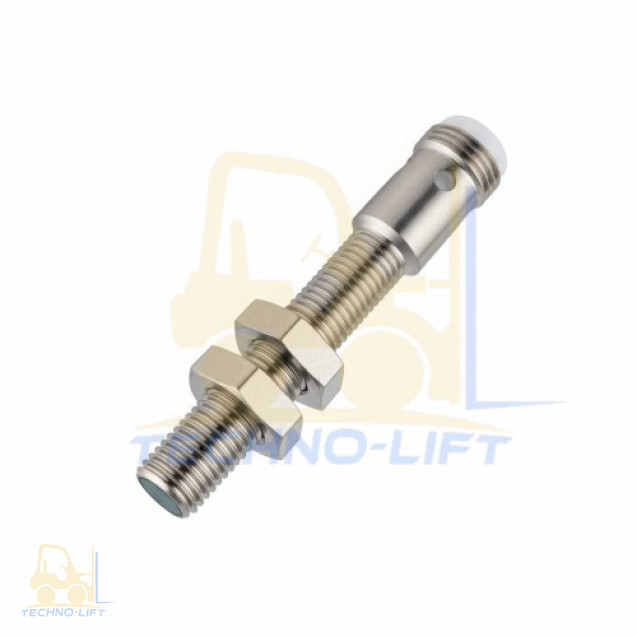

- Фіксація датчика P&F виконується двома гайками, які входять у комплект
Габаритні та монтажні параметри
- Установча різьба: M10
- Різьба конектора: M12
- Довжина установчої різьби: 42 мм
- Загальна довжина датчика: 65 мм
Чому важливо правильно підібрати та встановити датчик
Неправильний аналог або помилка при монтажі можуть призвести до повторних помилок системи, навіть якщо сам датчик новий. Саме тому важливо враховувати не лише артикул, а й тип роз’єму, довжину різьби та схему підключення.
